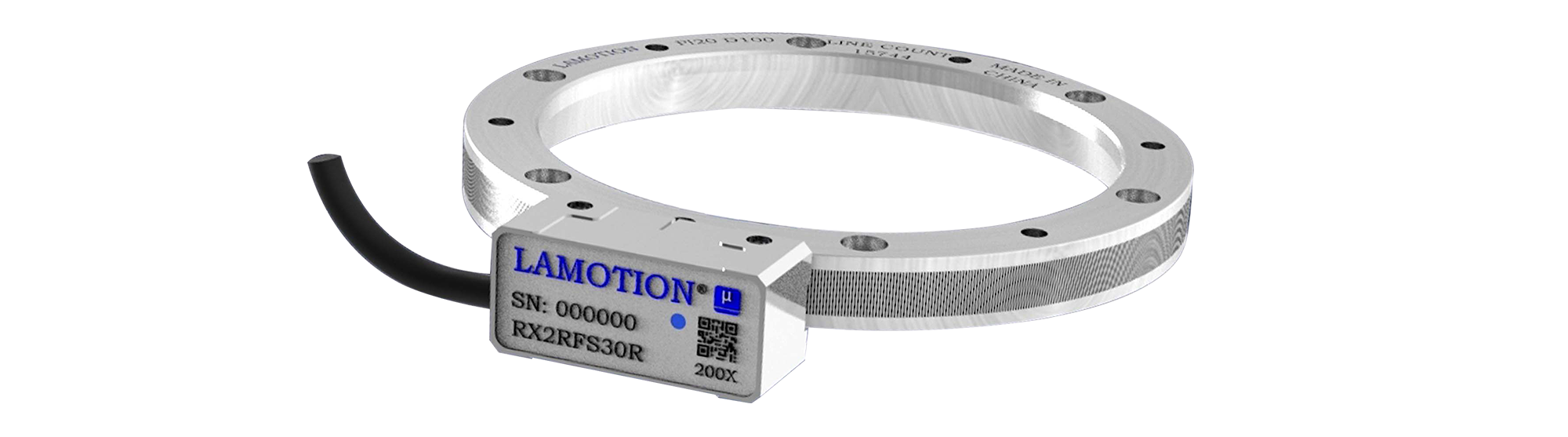

PI20系列增量圆光栅


    PI20系列光栅为一体式不锈钢圆光栅,其柱面上刻有20um栅距的增量式刻线,并具有光学参考零位。具有六种尺寸可供选择(直径75、100、115、150、200、300mm)。圆光栅安装精度极佳,且具有锥面安装系统,可减少对公差要求高的加工零件的需求,并消除偏心。具有内径大、安装灵活的特点。非接触形式消除了传统封闭式光栅固有的反向间隙、扭转误差(扭变)及其他机械滞后误差。适配RX2读数头





    基本参数信息

                                                     注:θ为相邻两孔夹角。

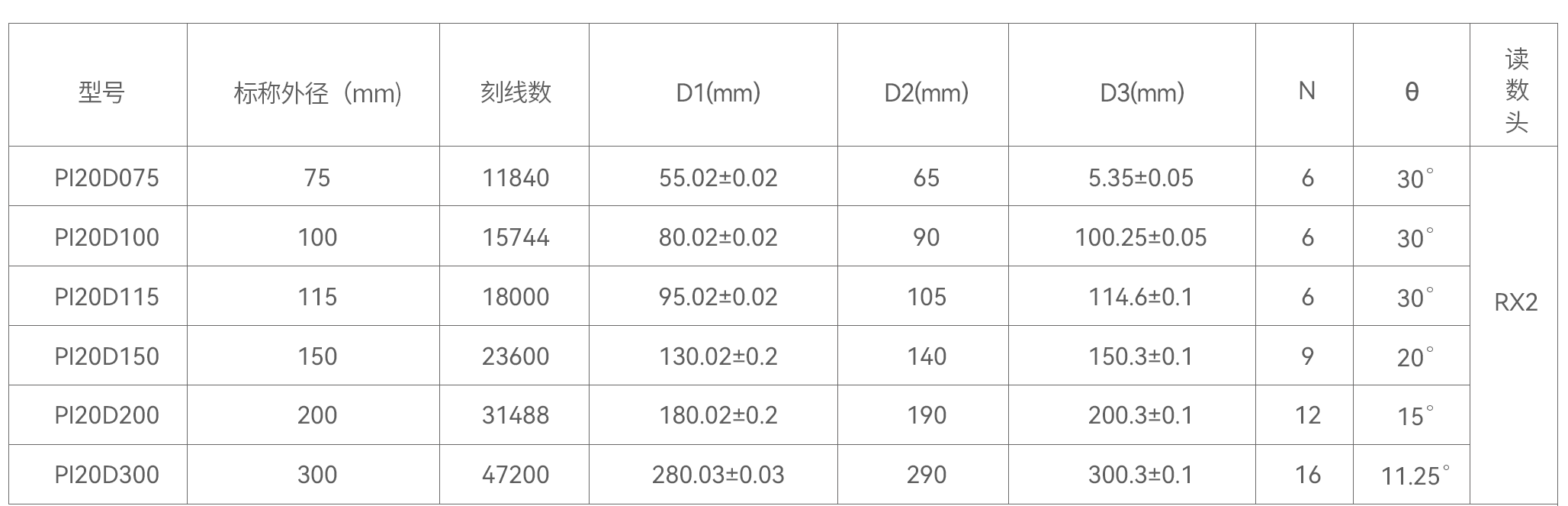

    基本参数

                                                  注:此款圆光栅适配RX2系列读数头,有关读数头详细信息请查阅RX系列读数头说明书。





    订货信息

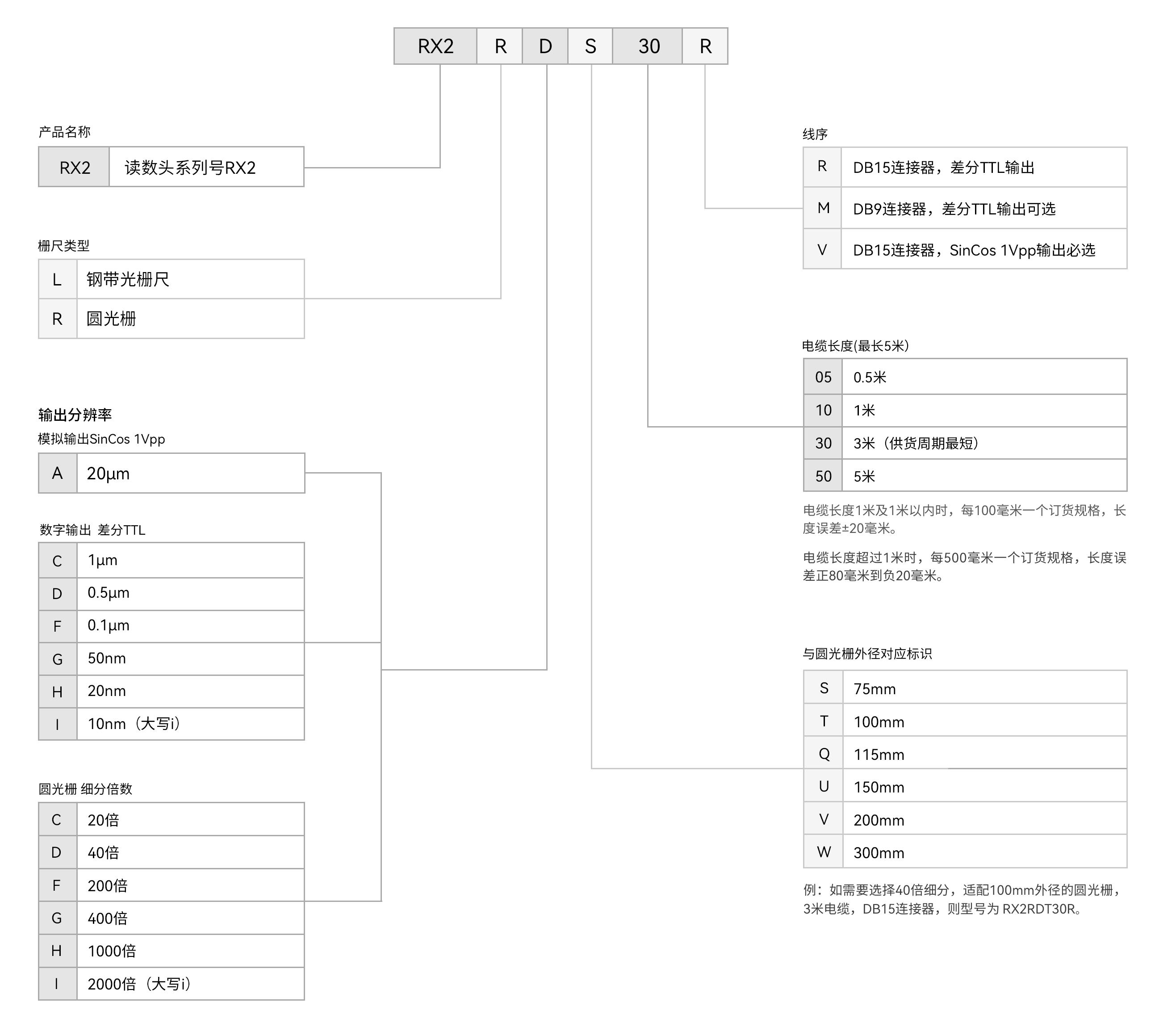

    RX2读数头




    PI圆光栅
