下载列表

详细说明:

真正的绝对式光栅系统,无需电池。具有良好的抗污能力,可抵御轻度灰尘、划痕和油渍的污染。50nm、100nm和500nm的分辨率可供选择。读数头正反向均可读取,计数方向由栅尺方向决定。安装公差宽松,安装简单快捷。内置位置校验算法,提高安全性

详细说明:

绘彩”系列光栅是专门为数码打印喷绘领域研制的产品,不锈钢光栅尺栅距20微米,栅尺宽度6mm,厚度0.1mm,极小的截面积使其贴装后可以与机台保持一致的膨胀系数。真正的闭环控制,可以提供更准确的位置反馈,保证打印清晰,效果稳定。高精度,打印浅色色块,无波纹。带有彩色iPS显示屏的读数头可以更好的指示光栅尺的安装状态。

详细说明:

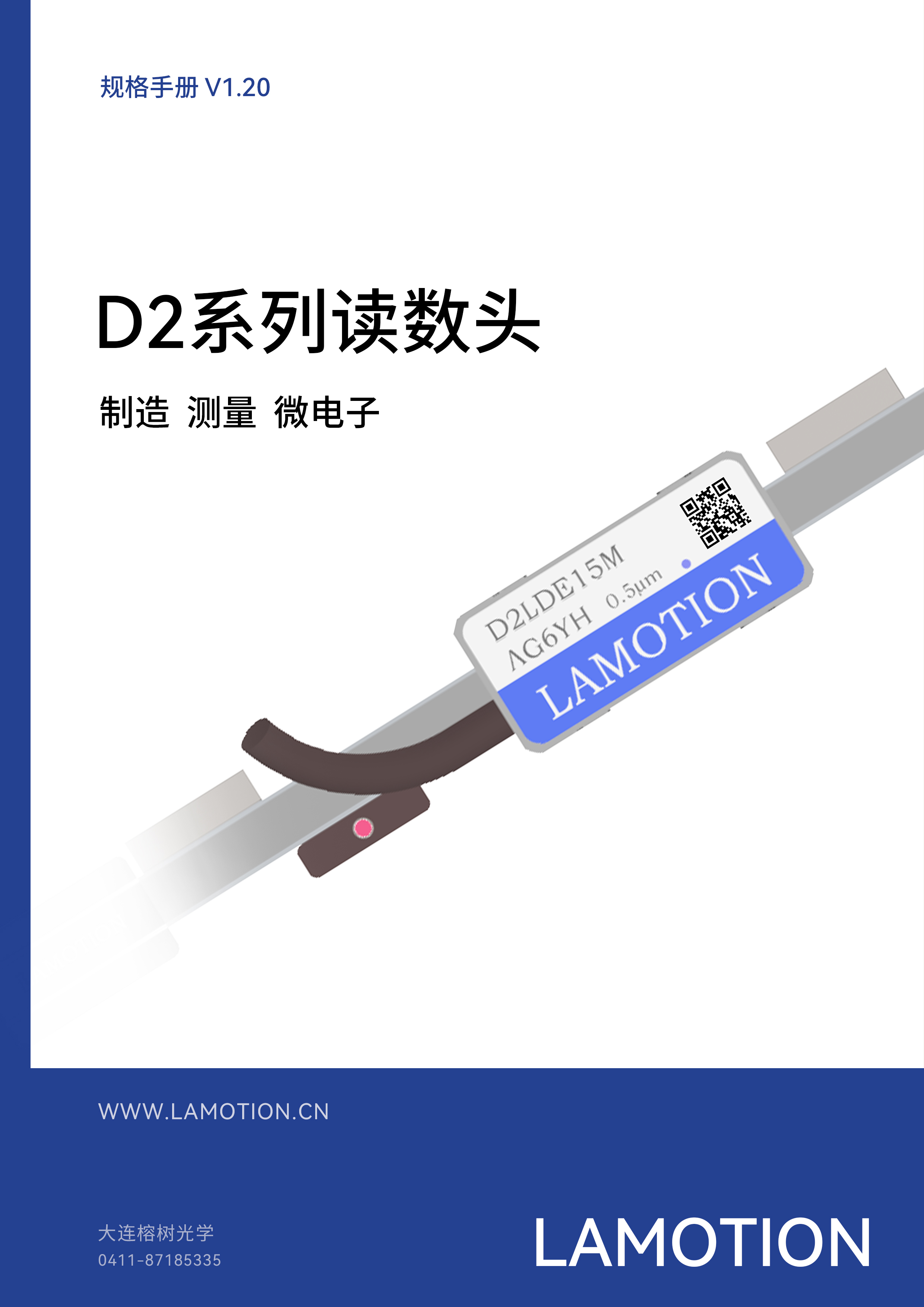

D2读数头采用LAMOTION先进的大面积单场扫描技术、自动增益控制技术、自动纠偏技术,可以有效降低污染的影响,1Mhz内部采样支持更大带宽,集成内置原点和双限位功能,提供标准的差分TTL数字增量接口,多色的LED集成在读数头上盖上,可指示信号强度,方便安装。D2读数头兼容LAMOTION先进的D2S系列钢带栅尺。

详细说明:

零点配置工具用于配置绝对式光栅系统的零点位置和计数方向。屏幕直观显示位置、分辨率、零点、状态等数据。显示读数头俯仰,便于读数头快速安装。校准安装中的误差,提高使用精度。通过触摸屏可以自动或手动重新配置ABS读数头的零点位置、计数方向,方便用户现场使用



















详细说明:

COIN 读数头集成了光学零点和先进的光学滤波功能,配合独特扁平光学结构,使读数头整体厚度只有6mm的同时,仍然具备优秀的动态性能。自动增益、自动平衡、自动纠偏功能,使COIN读数头在栅尺受污染或者安装偏差大时仍然能够保证信号的稳定和较低的细分误差。超薄设计的读数头内部集成了细分盒功能,无需外部细分盒,便于安装且节省空间。±0.08mm的位置安装公差降低了使用难度。COIN读数头支持榕树光学最新的L-InSight功能,借助专门的强大的PC软件,更能方便的洞察COIN读数头的工作状态。COIN读数头支持尺带和圆形  码盘两种刻度介质

































详细说明:

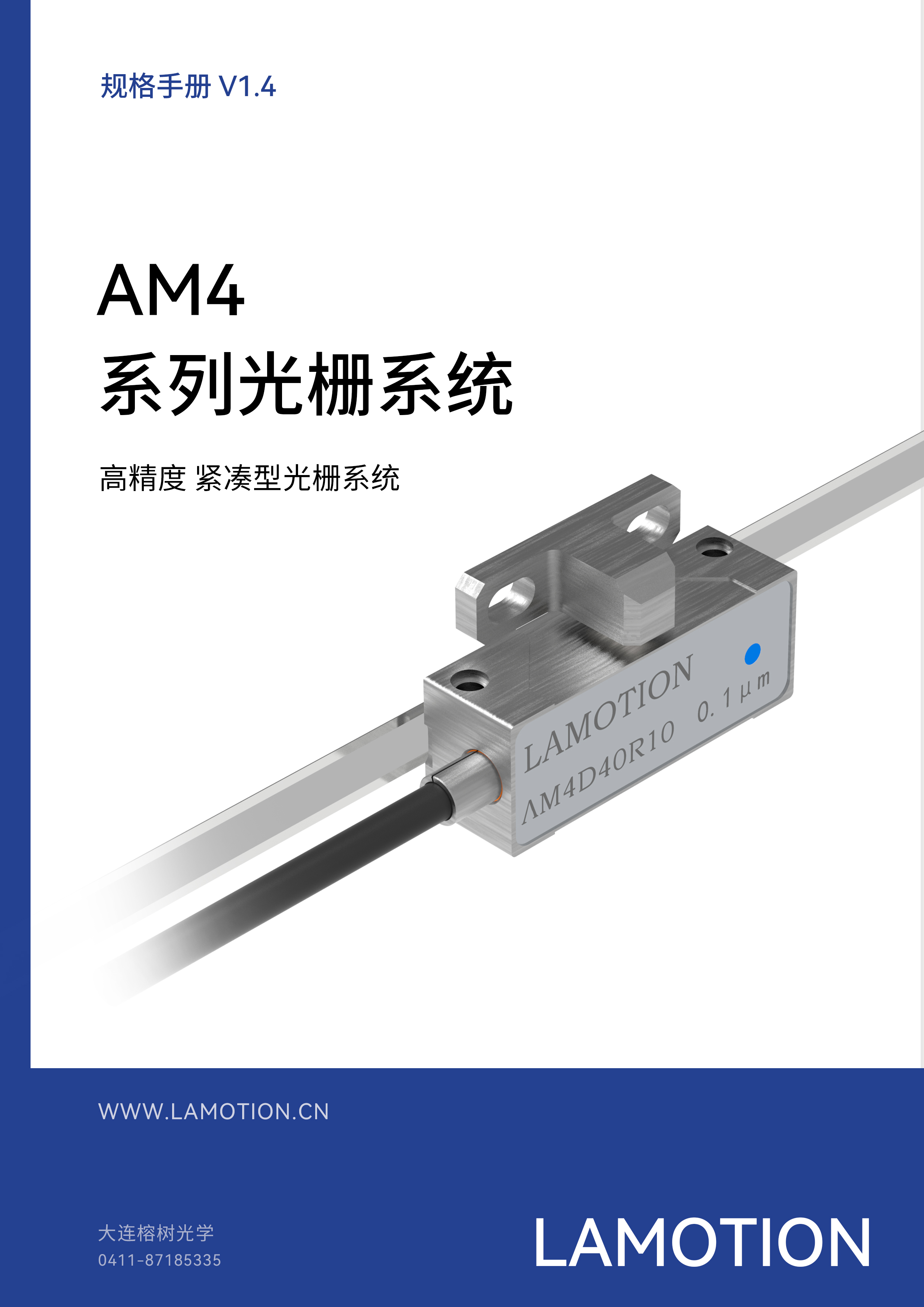

AM4系列光栅系统是用于高动态精密系统的紧凑光栅,单场扫描的应用和低延时的细分处理,使其具有优秀的动态性能。AM4系列读数头适配40um栅距的M4系列超薄不锈钢栅尺,膨胀系数和基体完全一致。不需要单独进行温度补偿。耐腐蚀、耐磨栅尺,高强度的刻线,可以有效的防止栅尺的损坏,使其在环境苛刻地方仍然适用。栅尺表面无镀膜,当受到污染时,栅尺可使用溶剂清洁。

详细说明:

真正的绝对式光栅系统,无需电池。具有良好的抗污能力,可抵御轻度灰尘、划痕和油渍的污染。50nm、100nm和500nm的分辨率可供选择。读数头正反向均可读取,计数方向由栅尺方向决定。安装公差宽松,安装简单快捷。内置位置校验算法,提高安全性

详细说明:

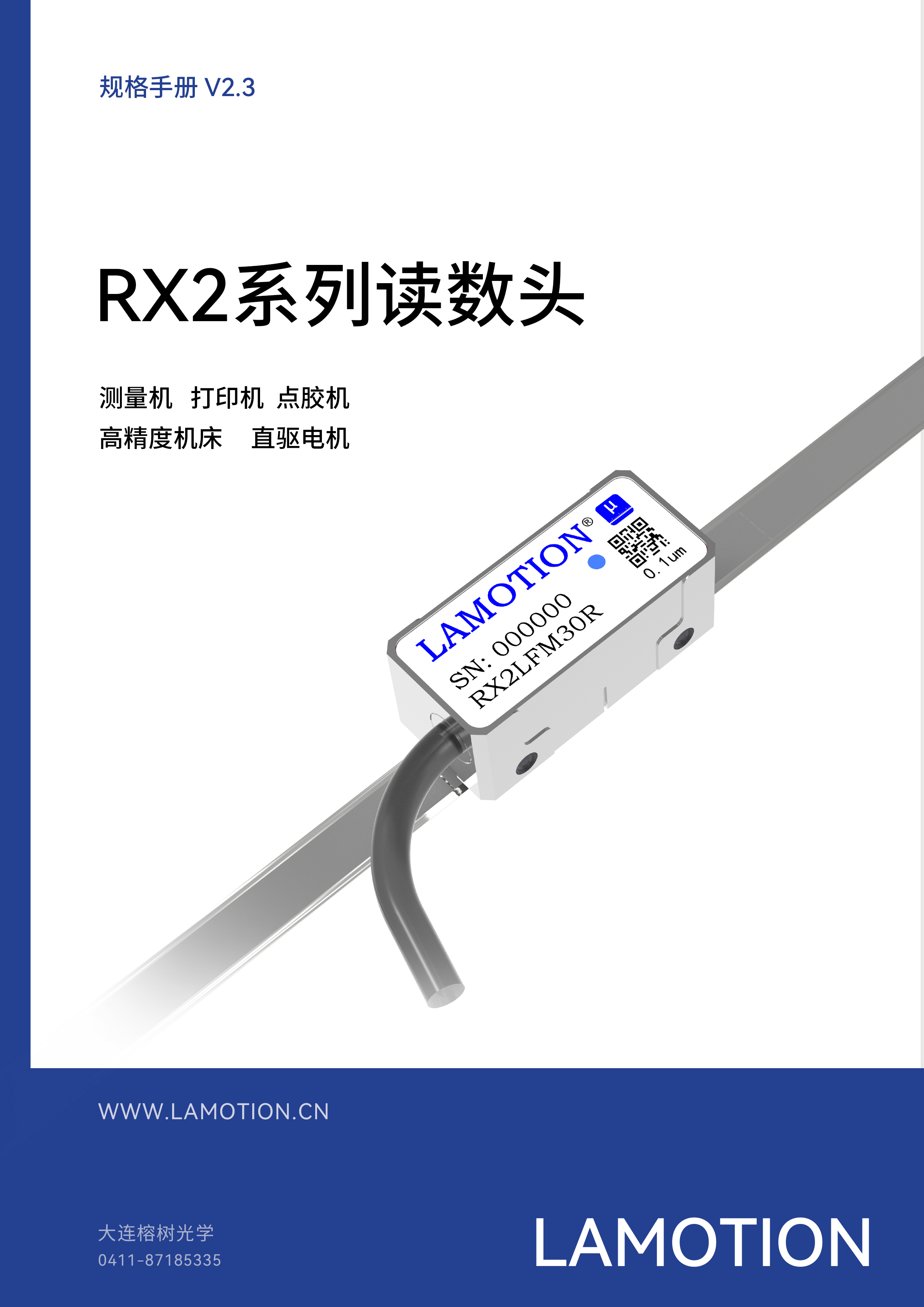

RX2读数头配备有榕树光学先进的光学零位传感器,可提供更高的重复定位精度,读数头的零位检测不受磁场影响,更加稳定。RX2读数头配备零位选择传感器,可通过零位选择磁铁选择RXS栅尺上的原点。RX2读数头配备有双限位传感器。RX2读数头采用LAMOTION最先进的带零点单场扫描技术、先进的自动增益、自动纠偏技术,电子细分误差低,抗污染性能强。RX2读数头兼容LAMOTION先进的RXS系列钢带栅尺,PI20增量式圆光栅,RXS-127系列钢带尺。












详细说明:

RU2 光栅尺读数头是专为高精度直线测量提供反馈而设计的增量型读数头,采用LAMOTION先进的单场扫描技术、先进的自动增益、自动纠偏技术,可读取 20um 栅尺,精度高、抗污染性能强,适用于高精密机床、高速自动化设备等需要闭环、速度控制的高性能、高可靠性应用场合。
RU2 光栅尺读数头兼容 LAMOTION 先进的 RUS系列钢带栅尺,以及 RUS-127 系列插槽式钢带尺。














详细说明:

RXS光栅尺是专为高精度直线测量提供反馈而设计的增量型20μm光栅尺,采用LAMOTION最先进的干涉栅线刻划技术、栅线误差控制在40nm之下,使用高强度,耐腐蚀的特种不锈钢材,保证长期稳定使用。RXS光栅尺刻有光学零位。

详细说明:

RU系列光栅尺机械装配图:

栅尺 RUS                                    读数头 RU2

      零位磁铁 RU2-REF-M                 单限位磁铁 RU2-LMT-M
      双限位磁铁 RU2-LMT-L/R           端压片 RU2-ET-A/B
      贴尺工具 RUS-ASST-RU2
