大连榕树光学有限公司

压缩内包含数据模型如下：

RX2 产品安装示意图.STEP
RX2-127栅尺数模.STEP

RU2系列光栅系统数模

H2系列光栅系统数模

D2系列增量式光栅系统数模

压缩内包含数据模型如下：

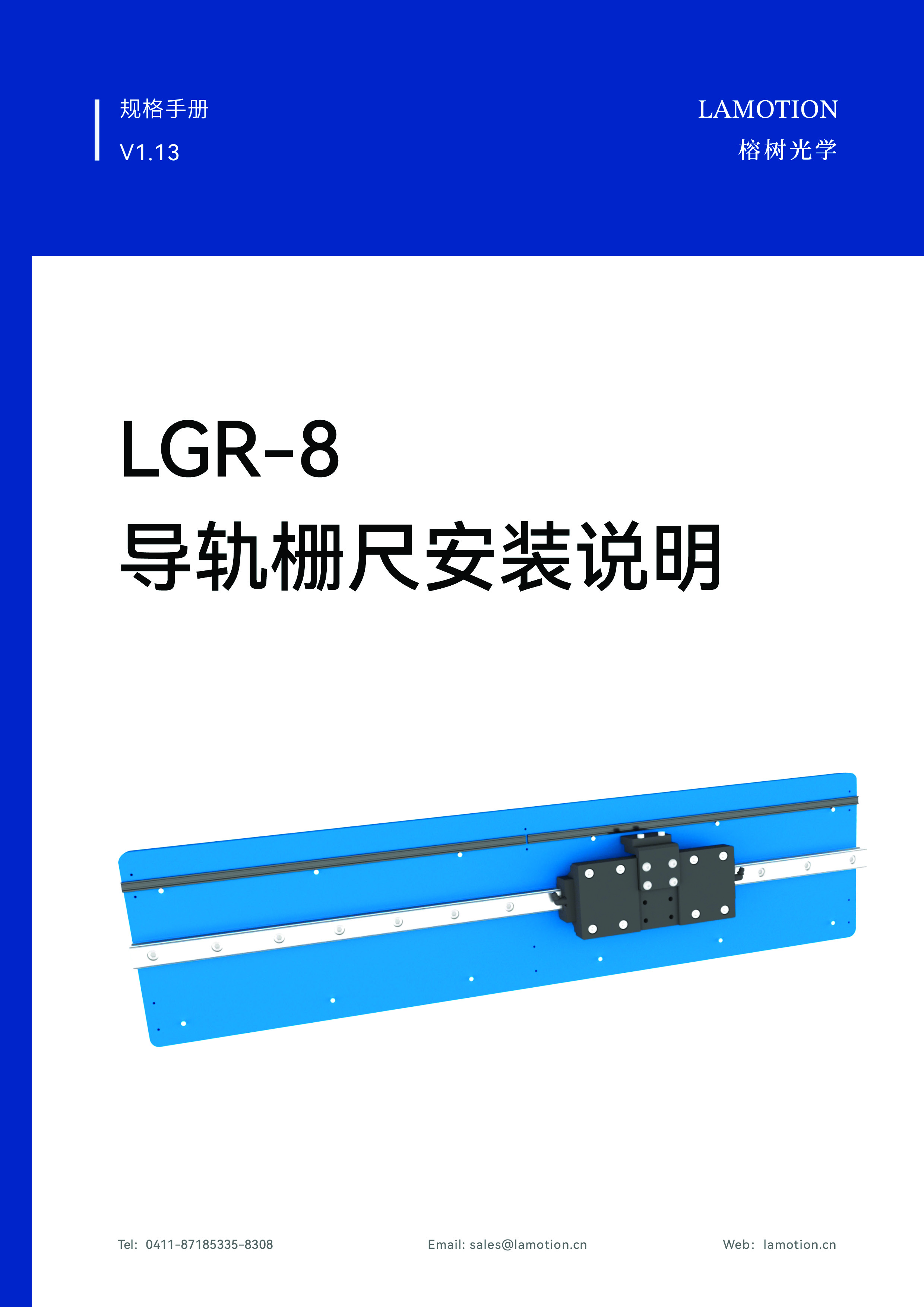

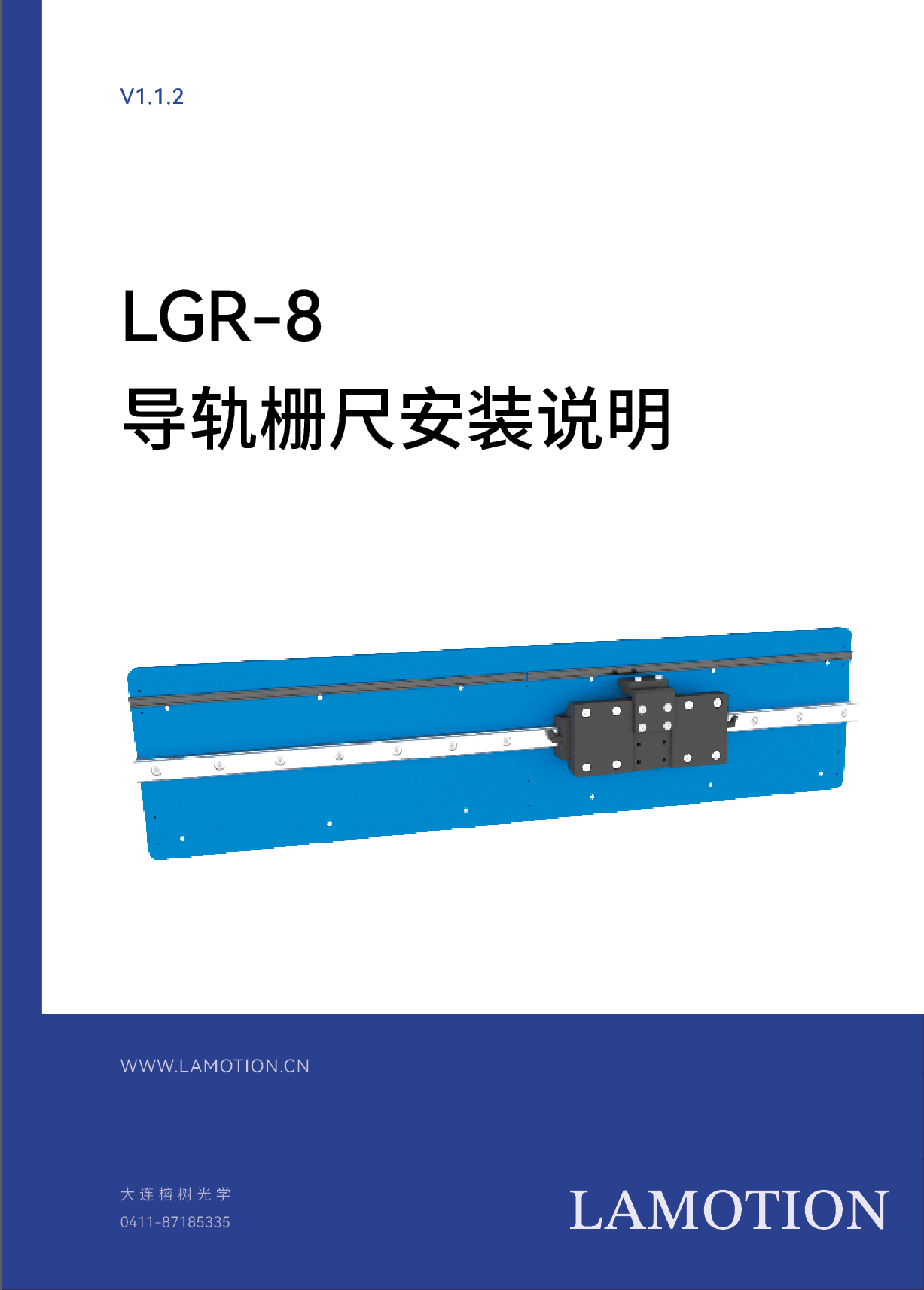

LGR-8带导轨ABS栅尺.STEP
LGR-8带导轨RUS栅尺.STEP
LGR-8带导轨RXS栅尺.STEP

压缩内包含数据模型如下：

新COIN+码盘装配体 d56.STEP                          新COIN+码盘装配体 d68.STEP

新COIN+码盘装配体 d88.STEP                          新COIN+码盘装配体 d100.STEP

新COIN+码盘装配体 d120.STEP

真正的绝对式光栅系统，无需电池。具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。50nm、100nm和500nm的分辨率可供选择。读数头正反向均可读取，计数方向由栅尺方向决定。安装公差宽松，安装简单快捷。内置位置校验算法，提高安全性。

新一代更高精度的光栅尺替代方案

• 1nm 的分辨率
• 0.8ppm 的精度
• 0-4m 的测量距离
• 1m/s 的测量速度

• 方便快捷
• 兼容性强
• 无需下载软件
• Type-C接口供电

文档介绍了榕树光学公司概况及目前已有的产品概要、参数简介。主要产品有反射式增量线性金属光栅尺、增量圆光栅、绝对值金属光栅尺、绝对值圆光栅、玻璃光栅等。

D2读数头采用LAMOTION先进的大面积单场扫描技术、自动增益控制技术、自动纠偏技术，可以有效降低污染的影响，1Mhz内部采样支持更大带宽,集成内置原点和双限位功能，提供标准的差分TTL数字增量接口，多色的LED集成在读数头上盖上，可指示信号强度，方便安装。D2读数头兼容LAMOTION先进的D2S系列钢带栅尺。

• 方便快捷
• 兼容性强
• 无需下载软件
• Type-C接口供电
• LST-D TTL
• LST-A 1Vpp

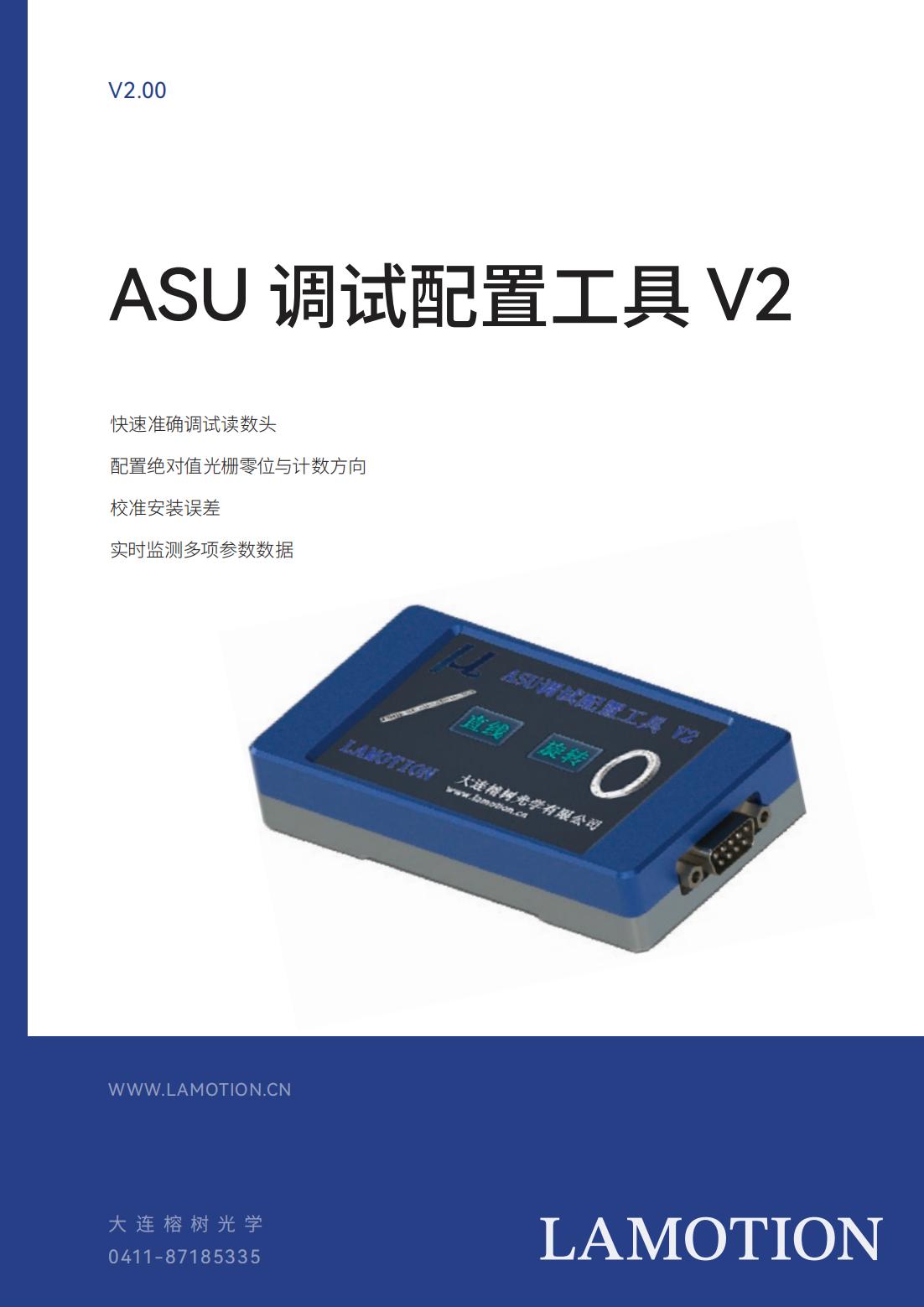

零点配置工具用于配置绝对式光栅系统的零点位置和计数方向。屏幕直观显示位置、分辨率、零点、状态等数据。显示读数头俯仰，便于读数头快速安装。校准安装中的误差，提高使用精度。通过触摸屏可以自动或手动重新配置ABS读数头的零点位置、计数方向，方便用户现场使用。

真正的绝对式单码道圆光栅。具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。18bit、23bit和26bit的分辨率可供选择。读数头正反向均可读取，计数方向由栅尺方向决定。安装公差宽松，安装简单快捷。

真正的绝对式单码道圆光栅。具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。23bit和26bit的分辨率可供选择。读数头正反向均可读取，计数方向由栅尺方向决定。安装公差宽松，安装简单快捷。

COIN 读数头集成了光学零点和先进的光学滤波功能，配合独特扁平光学结构，使读数头整体厚度只有6.1mm的同时，仍然具备优秀的动态性能。自动增益、自动平衡、自动纠偏功能，使COIN读数头在栅尺受污染或者安装偏差大时仍然能够保证信号的稳定和较低的细分误差。超薄设计的读数头内部集成了细分盒功能，无需外部细分盒，便于安装且节省空间。±0.08mm的位置安装公差降低了使用难度。COIN读数头支持榕树光学最新的L-InSight功能，借助专门的强大的PC软件,更能方便的洞察COIN读数头的工作状态。COIN读数头支持尺带和圆形  码盘两种刻度介质。

PI20系列光栅为一体式不锈钢圆光栅，其柱面上刻有20μm栅距的增量式刻线，并具有光学参考零位。具有六种尺寸可供选择(直径75、100、115、150、200、300 mm)。圆光栅安装精度极佳，且具有锥面安装系统，可减少对公差要求高的加工零件的需求，并消除偏心。具有内径大、安装灵活的特点。非接触形式消除了传统封闭式光栅固有的反向间隙、扭转误差(扭变)及其他机械滞后误差。

AM4系列光栅系统是用于高动态精密系统的紧凑光栅，单场扫描的应用和低延时的细分处理，使其具有优秀的动态性能。AM4系列读数头适配40um栅距的M4系列超薄不锈钢栅尺，栅尺与基体贴合后，膨胀系数和基体完全一致。不需要单独进行温度补偿。耐腐蚀、耐磨栅尺，高强度的刻线，可以有效的防止栅尺的损坏，使其在环境苛刻地方仍然适用。栅尺表面无镀膜，当受到污染时，栅尺可使用溶剂清洁。

真正的绝对式光栅系统，无需电池。具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。50nm、100nm和500nm的分辨率可供选择。读数头正反向均可读取，计数方向由栅尺方向决定。安装公差宽松，安装简单快捷。内置位置校验算法，提高安全性。

RX2读数头配备有榕树光学先进的光学零位传感器，可提供更高的重复定位精度，读数头的零位检测不受磁场影响，更加稳定。RX2读数头配备零位选择传感器，可通过零位选择磁铁选择RXS栅尺上的原点。RX2读数头配备有双限位传感器。RX2读数头采用LAMOTION最先进的带零点单场扫描技术、先进的自动增益、自动纠偏技术，电子细分误差低，抗污染性能强。RX2读数头兼容LAMOTION先进的RXS系列钢带栅尺，PI20增量式圆光栅，RXS-127系列钢带尺。

RU2 光栅尺读数头是专为高精度直线测量提供反馈而设计的增量型读数头，采用LAMOTION先进的单场扫描技术、先进的自动增益、自动纠偏技术，可读取 20um 栅尺,精度高、抗污染性能强,适用于高精密机床、高速自动化设备等需要闭环、速度控制的高性能、高可靠性应用场合。
RU2 光栅尺读数头兼容 LAMOTION 先进的 RUS系列钢带栅尺，以及 RUS-127 系列插槽式钢带尺。

压缩内包含数据模型如下：

PI20D75圆光栅装配.STEP               PI20D100圆光栅装配.STEP             PI20D115圆光栅装配.STEP

PI20D150圆光栅装配.STEP             PI20D200圆光栅装配.STEP             PI20D300圆光栅装配.STEP

压缩包内包含数据模型如下：

绝对值 贴尺工具              绝对值外形
绝对值圆栅75组合           绝对值圆栅100组合            绝对值圆栅115组合
绝对值圆栅150组合         绝对值圆栅200组合            绝对值圆栅300组合

AM4系列增量式光栅系统数模

编码器测试器工具软件

LDI 数字细分器细分器包含一个细分器，一条细分器连接计算机的USB电缆（USB2.0，USB A type 转 micro USB）......
